3D depo tasarımı Ölçülü kroki & PDF

3D depo tasarımı ve kroki çizimi.

En ve boyu girin; rafları, rampaları ve akışları yerleştirin. Ölçekli krokinizi filigranlı PDF veya PNG olarak indirin.

Krokinizi nerede kullanabilirsiniz?

ISO 9001 & kalite dokümanları
ISO 9001 & kalite dokümanları

Yerleşim planını, ürün akışını ve alan tanımlarını kalite el kitabına, prosedürlere ve iç tetkik dosyalarına ekleyin. Antette hazırlayan, kontrol eden, revizyon ve tarih alanları hazır; değişiklikte revizyon numarasını artırıp güncel sürümü takip edersiniz.

Yangın & acil durum planı
Yangın & acil durum planı

Yangın katmanında acil çıkış kapısı, yangın dolabı, yangın tüpü ve sprinkler gibi noktaları işaretleyin, katmanı ayrı pafta olarak alın. Resmî tahliye planının yerine geçmez; yangın / İSG uzmanınıza ölçülü bir taslak olarak iletin.

İSG & risk değerlendirmesi
İSG & risk değerlendirmesi

Personel yürüme yollarını, iş ekipmanı yollarını, kaçış yönlerini, toplanma noktasını ve ilk yardım noktasını ayrı katmanda gösterin. Risk değerlendirmesine, saha denetimine ve iş güvenliği eğitimine ek olarak kullanın.

Teklif, yatırım & WMS projesi
Teklif, yatırım & WMS projesi

Raf tedarikçisinden, müteahhitten veya WMS firmasından teklif isterken herkes aynı ölçülü planı görsün. Palet yeri, raf, personel ve ekipman sayıları plandan otomatik çıkar.

Eğitim & oryantasyon
Eğitim & oryantasyon

Yeni personele bölgeleri, ürün akışını ve güvenlik noktalarını 3D görünümle anlatın; PNG çıktısını panoya asın veya eğitim sunumuna koyun.

A3, ölçekli ve lejantlı PDF · Her katman ayrı pafta · Ücretsiz, üyelik gerekmez

Ölçüler & Wi-FiEn ve boy girin

Depo ayarları

AP hesabı nasıl çalışır?

En ve boy her tam kat için geçerlidir. L depoda iki bölümün alanı toplanır; boş köşe hesaba katılmaz. Toplam m² kat sayısıyla hesaplanır. AP sayısı her katta yukarı yuvarlanır ve en az 1 olur.

Ölçü değiştiğinde nesnelerin metre cinsinden aralıkları korunur; sınır dışında kalanlar en yakın uygun yere alınır. Otomatik AP’ler depo şekline dağıtılır. Plan aynı görüntü alanına sığar; alan büyüdükçe raflar daha küçük görünür.

Bu oran bir planlama varsayımıdır. Raf, ürün, tavan ve parazit koşulları için yerinde Wi-Fi ölçümü gerekir. Wi-Fi yerleşim rehberi

Nasıl hareket ederim?

3D motor OraxAI

Sahadan okunan

WMS bulucuyu bu sahneyle aç

Ölçek referansı

3,60 m palet rafı modülüne kat başına 4 Europalet (80 × 120 cm) veya 3 adet 100 × 120 cm palet sığar. İnsan: 65 cm en, 1,80 m boy. Forklift: 1,10 m en, çatallar dahil 3,30 m uzunluk.
3D motor: OraxAI
Bu sayfadaki 3D sahne motoru OraxAI tarafından sağlanmaktadır. OraxAI aynı zamanda WMS dizinimizde yer alan bir çözümdür; bu ortaklığı organik dizin sıralamasından, bulucu eşleşmesinden, karşılaştırma sayfalarından ve analiz içeriğinden ayrı tutuyoruz. Ücretli görünürlük yalnızca ayrı ve “Sponsor” etiketli alanlarda mümkündür; ayrıntı: yayın ilkeleri.
 Bu araç CAD değildir
Saha modeli bir CAD veya raf statik hesabı değildir. Dar/geniş koridor ve market rafı, sizin koyduğunuz nesnelerdir; çelik markası veya koridor milimetresi önermeyiz. Güvenmediğimiz yerde susar, sizi WMS bulucuya — bu sahnenin doldurduğu haliyle — bırakırız. “Fikrim yok” filtre eklemez. Yöntem, tanı ve dizinle aynı kuraldadır: uydurma puan yok.

Ölçülü depo planı nasıl çizilir?

WMS Türkiye’nin ücretsiz depo tasarım aracıyla mevcut deponuzu veya planladığınız yerleşimi tarayıcıda çizebilirsiniz. Raf düzenini 3D görünümde inceleyin; mal kabul, paketleme ve sevkiyat alanlarını 2D kroki üzerinde işaretleyin. Çizimi firma bilgilerinizle PDF veya PNG olarak paylaşın.

  1. Depo ölçülerini girin

    “Ölçüler & Wi-Fi” alanına metre cinsinden en ve boy yazın. L depoda ikinci bölümü ve birleşeceği köşeyi seçin. Alan ölçülerden hesaplanır.

  2. Yerleşimi ve akışı çizin

    Raf, mezanin, rampa ve ekipmanları yerleştirin. 2D görünümde duvar, yol ve yön oklarının uçlarını seçin; nesne ölçülerini ve konumunu düzenleyin.

  3. Ölçekli krokinizi indirin

    Firma ve tesis bilgilerini yazın, çıktı katmanını ve baskı ölçeğini seçin. PDF’yi A3 kâğıda %100 / gerçek boyutta basın; ekran veya e-posta için PNG kullanın.

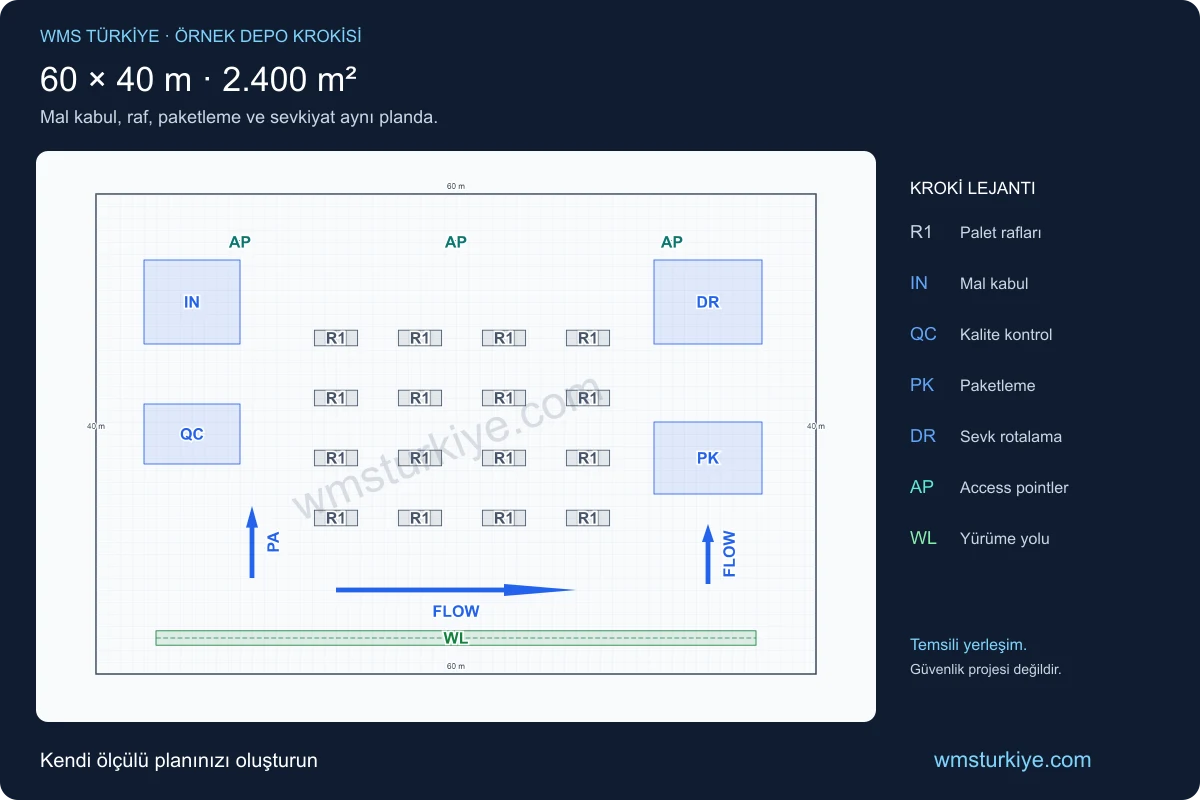

60 × 40 metrelik örnek depoda raflar, mal kabul, kalite kontrol, paketleme, sevkiyat ve yürüme yolu yerleşimi

Temsili örnek · 2.400 m²

Mal kabulden sevkiyata depo yerleşimi

Bu örnekte 60 × 40 m bir depo üzerinde kabul ve kalite kontrol alanları, 16 raf modülü, paketleme ve sevk rotalama alanı gösterilir.

  • Oklar, ürünün raflardan paketlemeye doğru hareketini gösterir.
  • Personel yolu ayrı bir çizim nesnesidir; genişliği değiştirilebilir.
  • Üç AP, varsayılan 1.000 m² / cihaz hesabını örnekler; gerçek kapsama sahada ölçülür.

Bu çizim bir müşteri projesi veya güvenlik yerleşimi önerisi değildir. Kendi ölçülerinizi yukarıdaki araca girerek başlayın.

Depo krokisi hakkında sık sorulanlar

L şeklinde veya çok katlı depo çizebilir miyim?

Evet. L plan, ölçülerini ayrı girdiğiniz iki dikdörtgen bölümün birleşiminden oluşur. En fazla üç tam kat ekleyebilirsiniz. Mezanin raf ve mezanin kat ise ayrı yerleşim nesneleridir; tam bina katıyla aynı sayılmaz.

Yangın, elektrik, IT ve İSG katmanlarında neler var?

Acil çıkış, yangın dolabı, sprinkler, beam dedektörü ve yangın tüpü; elektrik panosu ve endüstriyel priz; access point, kamera ve IT merkezi; personel yolu ve ekipman yolu işaretlenebilir. Katmanları ayrı veya birlikte görüntüleyebilir, PDF’de ayrı paftalara ayırabilirsiniz. Araç teknik uygunluk hesabı yapmaz; uygulama ve denetim öncesinde ilgili uzmanların saha kontrolü gerekir.

PDF ölçeği nasıl korunur?

Ölçüleri metre cinsinden girin. A3’e sığan sabit ölçeği seçin veya otomatik sığdırmayı kullanın; seçilen ölçek paftaya yazılır. Baskıda “sayfaya sığdır” yerine %100 / gerçek boyut seçin. PNG’nin baskı ölçeği, dosyayı açtığınız uygulamanın ayarlarına bağlıdır.

Ücretsiz çıktı alabilir ve planı sonra düzenleyebilir miyim?

Filigranlı PDF ve PNG indirmek ücretsizdir; sunucuya kayıt veya pazarlama izni gerektirmez. Düzenleme WMS Türkiye içinde yapılır. Planınız bu tarayıcıda tutulur; isterseniz “WMS Türkiye’ye kaydet” seçeneğiyle sunucuya kaydedip aynı tarayıcıdan açabilirsiniz. Tarayıcı verilerini silmek erişiminizi etkiler. Kayıt tercihleri ve verilerin kullanımı.

Depo planı WMS seçimine nasıl yardımcı olur?

Raf, kat, ekipman ve operasyon cevaplarınız ihtiyaçlarınızı somutlaştırır. “WMS bulucuyu bu sahneyle aç” bağlantısı bu bilgileri bulucuya taşır. Yerleşimi çizmek, bir yazılımın bütün gereksinimleri karşıladığını doğrulamaz; seçtiğiniz çözümü kendi iş akışınızla değerlendirin.
